该设备主要由驱动装置、传动滚筒、输送带、槽型上托辊、下托辊、机架、清扫器、拉紧装置、改向滚筒、导料槽、重锤张紧装置及电器控制装置等组成。

  输送带绕经传动滚筒和尾部改向滚筒形成环行封闭带。托辊承载输送带及上面输送的物料。张紧装置使输送带具有足够的张力，保证与传动滚筒间产生摩擦力使输送带不打滑。工作时，减速电机带动传动滚筒，通过摩擦力驱动输送带运行，物料由进料装置进入并随输送带一起运动，经过一定的距离到达出料口转入下一道工艺环节。

矿山带式压滤机性能：
  科学的设计和合理的布局，确保压滤机具有脱水性能，主要的脱水压轴是采有孔设计，不仅使处理能力增大，而且使污泥在两侧可同时进行脱水，滤带的两面在压滤过程中迅速脱水，缩短了脱水时间，后面较小的压轴排列以及滤带接触角的改变确保压力和剪切力的配合，从而大大提高了泥饼含固率和脱水效率。

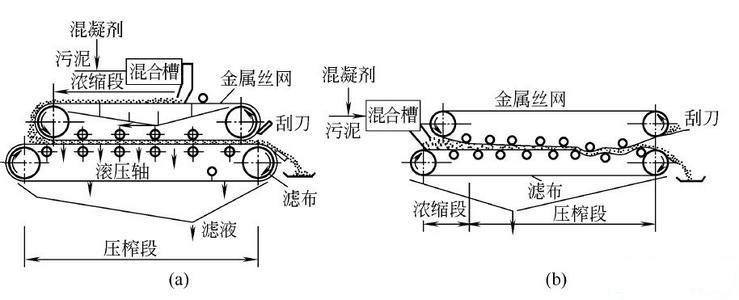

矿山带式压滤机结构组成：

  带式压滤机具有两条滤带，在正常压力脱水区之前还有一个加长重力脱水区，本独特结构不仅提高了脱水效率，减少了化学药剂的使用，从而大大降低了成本的投入降低了效能。

  带式污泥脱水机由滤带、辊压筒、滤带张紧系统、滤带调偏系统、滤带冲洗系统和滤带驱动系统构成。

  (l)滤带。要求其具有较高的抗拉强度、耐曲折、耐酸碱、耐温度变化等特点，同时还应考虑污泥的具体性质，选择适合的编织纹理，使滤带具有良好的透气性能及对污泥颗粒的拦截性能。 

  (2)辊压筒的调偏系统。一般通过气动装置完成。 

  (3)滤带的张紧系统。一般也由气动系统来控制。滤带张力一般控制在 0.3-0.7MPa，常用值为0.5MPa。 

  (4)带速控制。不同性质的污泥对带速的要求各不相同，即对任何一种特定的污泥都存在一个带速控制范围，在该范围内，脱水系统既能保证一定的处理能力，又能得到高质量的泥饼。

矿山带式压滤机安装调试：

  初步的检查在带机及其附属设备已经正确安装并检验之后，要对设备做一个全面核查，确保它可以运行并得到了正确的调整。在这-过程中可按下面的建议获取经验。

  1).确保带机已按照说明得到了润滑。

  2).完成生产厂家规定的所有润滑，并要全面地熟悉运行步骤。

  3).打开控制柜，将主要断电器的开关调到通电的位置。

  4).使用空压机“启动”开关开启空压机，在气动控制柜里面调整滤带的张紧。

  5).检查“急停”开关，确保它们能够启动紧急报警系统。

  6).使用输送机“启动”开关开启输送机。

矿山带式压滤机优点：

  1、自动控制，连续进行

  2、能耗低，使用寿命长

  3、脱水效率高，泥饼含固率高

  4、易于管理，维修方便

  5、低噪音，化学药剂少

  6、经济可靠，应用范围广
